產品概述

一、概述

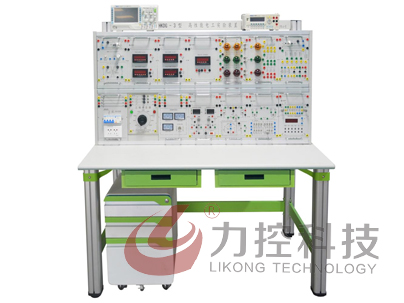

“高新能電工電子電拖實驗裝置”是本企業在總結國內電工實驗設備基礎上及借鑒國外設計理念采用成熟的技術推出的新型實驗裝置，綜合了目前我國大學本科、專科、中專及職校《電路分析》、《電工基礎》、《電工學》、《數字電子技術》《模擬電子技術》《電力拖動》等課程實驗大綱的要求，特別適用于高等院校現有實驗設備的更新改造，為大學本科、高職、職校等新建或擴建實驗室，迅速開設實驗課提供了理想的實驗設備。

二、功能特點

1.系統控制屏采取多屏設計，采用掛箱式結構（人體工程學設計，30度角設計），所有實驗元器件采用模塊化元器件設計，實驗采用驗證和實踐接線相結合，可以全面的展開電工電子多方面的學習，所用元器件均已裝在元件盒上(內)，非常直觀。盒蓋與盒體的結構采用較科學的插件式結構，維修拆裝非常方便。

2.實驗所有電源、信號源、電壓源、電流源、儀器儀表、示波器等裝置等采用單獨盒裝模塊嵌入式結構。能夠進行隨時更換和維護。

三、技術指標

1.輸入電源：三相四線(或三相五線)380V±5% 50Hz，上限電流不超過16A；

2.工作環境：溫度-10℃～+40℃  相對濕度＜85%(25℃)  海拔＜4000m；

3.外形尺寸約：145cm×80cm×155cm；

4.裝置容量：≥1.5kVA；

5.滿足國標的漏電保護要求；

6.安全保護：具有過載、過流、漏電保護措施，符合國家相關標準。設有電壓型漏電保護器和電流型漏電保護器，確保操作者的安全；各電源輸出均有監示及短路保護等功能，各測量?jī)x表均有可靠的保護功能，使用完全可靠；

7.環保：材料選用符合國家相關環保標準；

8.搬運條件：氣泡膜全方位防護+汽車運輸。

四、可完成實驗、實訓項目

1、電工的實驗、實訓

（1）基本電工儀表的使用及測量誤差的計算

（2）減小儀表測量誤差的方法

（3）電位、電壓的測定及電路電位圖的繪制

（4）電路元件伏安特性的測繪

（5）直流電流表、電壓表的內阻測定

（6）基爾霍夫定律的驗證

（7）疊加定理的驗證

（8）戴維南定理的驗證

（9）電感、電容的認識與使用

（10）RL、RC串聯電路電壓與電流關系的測試

（11）RC選頻網絡特性測試

（12）一階動態電路的測試

（13）雙口網絡、軌跡電路的測試

（14）日光燈電路及功率因數的提高

（15）三相負載的Y型連接及三相電路功率的測量

（16）三相負載的△型連接及三相電路功率的測量

（17）交流元件頻率特性的測試

（18）RLC串聯諧振電路

（19）單相鐵心變壓器特性的測試

（20）三相交流電路電壓、電流的測量

（21）三相交流電路有功功率的測量

2、數字電子的實驗、實訓

（1）TTL邏輯門的邏輯功能與參數測試

（2）CMOS邏輯門的邏輯功能與參數測試

（3）TTL集電極開路門與三態輸出門

（4）集成邏輯電路的連接和驅動

（5）組合邏輯電路實驗分析

（6）組合邏輯電路的設計與測試

（7）譯碼器及其應用

（8）觸發器及其應用

（9）計數器及其應用

（10）移位寄存器及其應用

（11）門電路產生脈沖信號

（12）555時基電路及其應用

（13）D/A轉換及應用

（14）A/D轉換及應用

（15）搶答器應用裝置

3、模擬電子的實驗、實訓

（1）射極跟隨器

（2）場效應管放大電路

（3）單級放大電路

（4）兩級放大電路

（5）負反饋放大電路

（6）比例運算電路

（7）加法運算電路

（8）積分運算電路

（9）微分運算電路

（10）濾波電路

（11）電壓比較器電路

（12）互補對稱功率放大電路

（13）RC振蕩電路

（14）LC振蕩電路

（15）方波發生器電路

（16）三角波發生器電路

（17）鋸齒波發生器電路

（18）整流電路

（19）濾波電路

（20）穩壓管穩壓電路

（21）三端固定穩壓電路

（22）三端可調穩壓電路

4、電力拖動實驗

（1）三相電動機點動和自鎖控制

（2）三相電動機正反轉控制

（3）三相電動機Y－△降壓起動控制

（4）三相電動機延時啟動
